Які павінен быць праектаваны зазор для ўстаноўкі шпунтаваных злучэнняў агароджавых панэляў з ДПК?

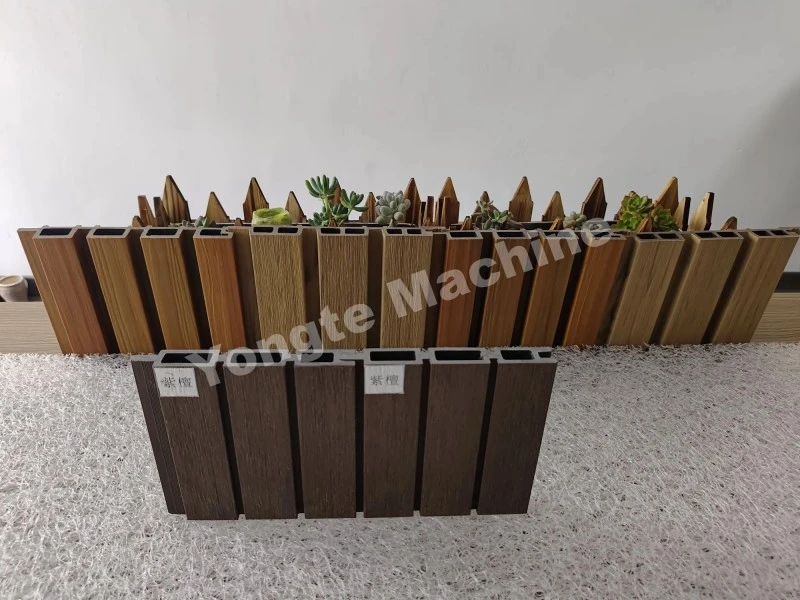

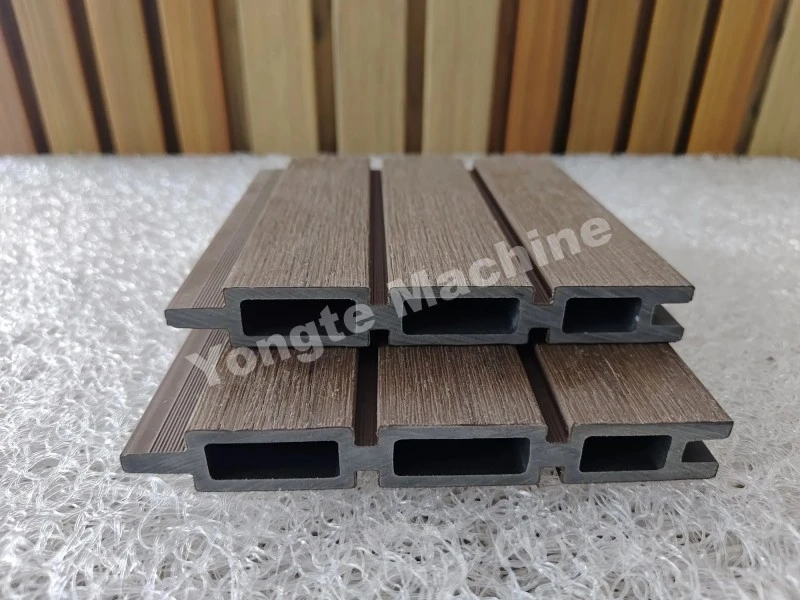

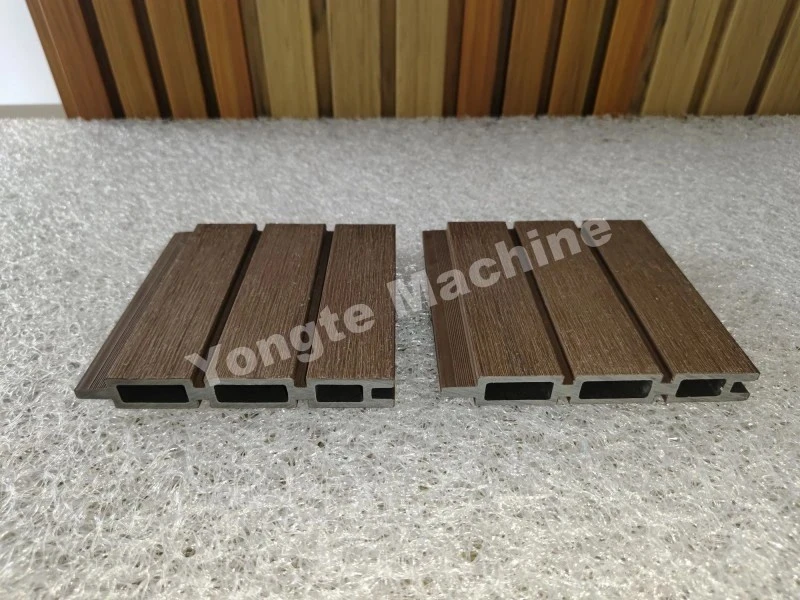

Панэль плота WPCЦвільДызайн шпунта і канаўкі і пробны запуск Патрабаванні

1. Стандарт афармлення цвілі

• Гатовы аднабаковы зазор шпунта і канаўкі павінен складаць 0,40～0,50 мм. Гэты дыяпазон зазораў забяспечвае плаўную зборку, адначасова прадухіляючы празмерны люфт або звязванне падчас цеплавога пашырэння і сціску ва ўмовах эксплуатацыі.
• Для формулы з высокім утрыманнем драўнянай мукі (≥70%) і суэкструзійных суцэльных агароджавых панэляў зазор з аднаго боку павінен быць усталяваны на 0,45～0,50 мм. Гэты больш жорсткі допуск абумоўлівае паніжаную стабільнасць памераў і больш высокі каэфіцыент цеплавога пашырэння, які звычайна дэманструюць кампазіты з высокім утрыманнем драўнянай мукі, што забяспечвае надзейную ўзаемазвязаную працу ў розных умовах навакольнага асяроддзя.
• Строгі ліміт допуску: канчатковы аднабаковы зазор ніколі не павінен быць меншым за 0,35 мм і ніколі не перавышаць 0,55 мм. Перавышэнне верхняга ліміту можа прывесці да бачных зазораў і парушэння цэласнасці канструкцыі, у той час як падзенне ніжэй ніжняга ліміту пагражае закліноўваннем падчас мантажу або дэфармацыяй пры эксплуатацыі з-за абмежаванага руху. Распрацоўшчыкі прэс-формаў павінны праверыць памеры зазораў з дапамогай адкалібраваных вымяральных інструментаў пасля апрацоўкі формы і перад пробным запускам, каб пераканацца ў адпаведнасці з гэтымі спецыфікацыямі. Акрамя таго, трэба кантраляваць знос прэс-формы з цягам часу, паколькі прагрэсіўная эрозія элементаў шпунта або канаўкі можа паступова зрушваць зазоры за межы дапушчальнага дыяпазону, што патрабуе перыядычнага абслугоўвання або пераробкі.
• Недастатковы зазор прывядзе да замыкання шыпа і выпукласці панэлі з-за цеплавога пашырэння пры высокай тэмпературы. Празмерны зазор прывядзе да дрыжання панэлі, шуму вібрацыі ад ветру і няроўнага выгляду шва.

2. Патрабаванні да кута ўхілу

Усе супадаючыя паверхні шпунта і канаўкі павінны быць распрацаваны з вуглом ухілу 1°~1,5°. Канструкцыя з прамым вуглом нуль градусаў забаронена. Гэта забяспечвае гладкае выманне з формы, пазбягае драпін на паверхні, дэфармацыі профілю і адхіленняў ад памераў.

Вугал цягі павінен прымяняцца аднолькава па ўсёй даўжыні шпунта і канаўкі, каб захаваць раўнамерныя характарыстыкі вызвалення падчас выкіду. Адсутнасць дастатковай цягі можа прывесці да лакальных канцэнтрацый напружання, якія могуць выклікаць мікратрэшчыны або пастаянную дэфармацыю ў адліванай дэталі. Акрамя таго, кірунак цягі павінен супадаць з кірункам адкрыцця формы для максімальнай эфектыўнасці.

3. Патрабаванне кампенсацыі ўсаджвання

Памер паражніны формы павінен зарэзерваваць кампенсацыю за ўсаджванне WPC пры астуджэнні. Стандартная ўсаджванне складае 0,8%～1,2%.

Канчатковая прыёмка заснавана на памерах цалкам астылых гатовых профіляў, а не на першапачатковым памеры паражніны формы.

4. Пробны запуск і крытэрыі прыёмкі

Гатовыя панэлі павінны быць лёгка выраўнаваны і цалкам устаўлены мяккім пастукваннем гумовым малатком. Без моцнага ўдару, без закліноўвання, без драпін і пашкоджанняў краёў падчас зборкі.

Пасля зборкі відавочнага бакавога люфта або дрыжання няма. Канструкцыя павінна заставацца ўстойлівай і шуматрывалай ва ўмовах ветру на вуліцы.

Патрабуецца выбарачная праверка трох бесперапынна экструдаваных профіляў. Адхіленне зазору ў адной партыі павінна кантралявацца ў межах ±0,05 мм.

Гатовыя ўзоры павінны прайсці тэсты мадэлявання высока- і нізкатэмпературнага пашырэння, каб пераканацца ў адсутнасці замыкання шыпа пасля цеплавога пашырэння.
